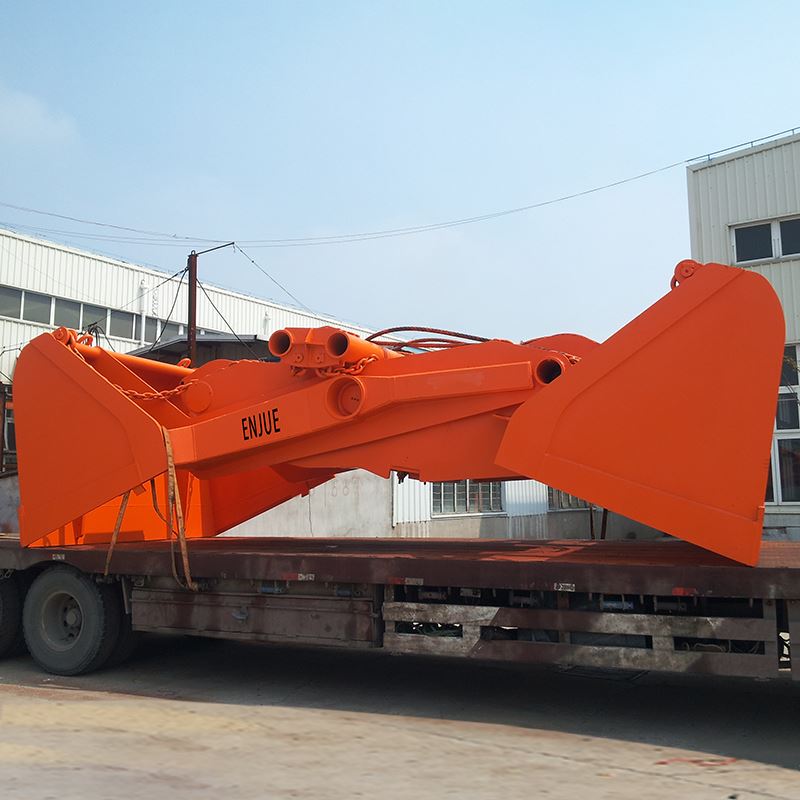

¿Qué es un agarre de tijera mecánica?
El agarre de tijera mecánica es un agarre puramente mecánico que se basa en cuatro cuerdas de alambre que se enrollan de una manera especial para proporcionar energía a la captura y controlar la apertura y el cierre de la captura.
Composición de la estructura
El agarre de tijera mecánica generalmente consiste en una placa de mandíbula, eje de la bisagra, biela, juego de polea, marco de equilibrio y otras partes.
La placa de la mandíbula es la parte que agarra directamente el material, el eje de la bisagra se usa para conectar las piezas y proporcionar el punto de pivote giratorio, la biela transmite la fuerza y el movimiento, el conjunto de polea se usa para cambiar la dirección y el tamaño de la fuerza, y el marco de balance garantiza el equilibrio y la estabilidad de la captura cuando funciona.
Características ventajosas
- Se ajusta a los estándares de gestión de calidad ISO, por ejemplo, ISO 9001, ISO 9004, CE, etc.
- Cumplir con los estándares de inspección de las sociedades de clasificación, como: CCS, ABS, LR, Rina, RMRS, DNV, etc.
- Construcción puramente mecánica;
- No se requieren sistemas hidráulicos o eléctricos;
- Se puede utilizar tanto para el dragado submarino como para las operaciones terrestres;
- Alta confiabilidad y bajo costo de mantenimiento;
- La operación simple, a través del control de los equipos de elevación, puede completar la acción de agarre y liberación;
- El agarre de tijera se puede abrir a una posición casi horizontal, acercando el agarre a la tolva o al canal transportador;
- Peso más ligero, que minimiza la carga;
- Se pueden diseñar diferentes formas y tamaños de mandíbulas de acuerdo con diferentes materiales y condiciones de trabajo, con una fuerte adaptabilidad.
- Aceptar personalización no estándar
Modelos de diseño 3D
Todo el Grab está diseñado por CAD y otro software, y la estructura de acero es calculada y analizada por un elemento FEM finito para garantizar la estabilidad de cada estructura.
Parámetro técnico principal
Tabla de parámetros En la parte de visualización de los parámetros, enjue obtiene más modelos y detalles de los datos se puede contactar al personal de servicio al cliente, encontrar consultoría de equipo y técnico de enjue.
| Tipo | Gancho swl (t) | Volumen de agarre (m3) | Peso muerto (t) | Tamaño (mm) | ||||
| A | B | C | D | E | ||||
| EJMSGB10.0-7.8-3.8 | 10.0 | 7.8 | 3.8 | 3962 | 4310 | 2700 | 4511 | 2865 |
| EJMSGB12.5-9.6-4.8 | 12.5 | 9.6 | 4.8 | 4324 | 4683 | 2841 | 4828 | 3010 |
| EJMSGB20.0-15.5-7.6 | 20.0 | 15.5 | 7.6 | 5204 | 5627 | 3225 | 5642 | 3402 |
| EJMSGB25.0-19.4-9.5 | 25.0 | 19.4 | 9.5 | 5363 | 5842 | 3526 | 6020 | 3672 |
| EJMSGB32.0-24.0-12.8 | 32.0 | 24.0 | 12.8 | 5960 | 6480 | 3800 | 6560 | 3820 |
| EJMSGB40.0-30.2-16.0 | 40.0 | 30.2 | 16.0 | 6630 | 7220 | 4180 | 7170 | 4050 |
Principio de trabajo
Un agarre de tijera mecánica se basa en el movimiento de la estructura mecánica para lograr la acción de agarre y liberación.
A medida que el polipasto aplica la fuerza a la garra a través de la cuerda de alambre u otro dispositivo de conexión, el conjunto de polea impulsa el movimiento de enlace, lo que a su vez hace que la placa de la mandíbula gire alrededor del eje de la bisagra, logrando el agarre cerrado del material.
Cuando la fuerza se libera o se invierte, la placa de la mandíbula se abre bajo la acción de la gravedad u otros dispositivos de restablecimiento para liberar el material.
Escenario de la aplicación
En la industria de la construcción, las tijeras mecánicas se pueden usar para agarrar y transportar materiales de construcción como ladrillos, bloques, piedras, etc.;
En las terminales de puerto, el cubo de agarre de tijera se puede usar para cargar y descargar carga a granel y de carga general;
En las minas, el agarre de tijera se puede usar para agarrar minerales, briquetas de carbón, etc.;
En la industria de procesamiento de madera, las tijeras se pueden usar para agarrar y transportar registros, tableros, etc.
