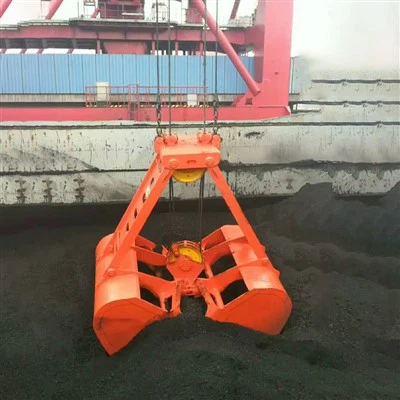

El sistema de poleas de agarre es un componente central de un cucharón de agarre, responsable de guiar y soportar los cables para garantizar un funcionamiento suave durante la manipulación y descarga de materiales. Este sistema mejora la eficiencia de la transmisión al reducir la fricción entre las cuerdas y la estructura fija, lo que garantiza que la cuchara de agarre funcione de manera eficiente y estable.
Polea operativa con rodamiento
Número de pieza: por ejemplo, B329/4/1+2
Función: La polea operativa es el componente central del sistema de poleas. Soportado por rodamientos, logra una rotación de baja-fricción. Guía la cuerda de operación, asegurando una apertura y cierre de la cuchara suave y sin obstáculos.
Características de diseño: emplea rodamientos de alta-precisión para reducir la resistencia a la rotación; El diseño de la ranura de la polea está optimizado para evitar el desgaste de la cuerda.
Conjunto de caja de polea inferior
Componentes: Incluye poleas inferiores, ejes de polea, cojinetes y carcasa de la caja.
Función: El conjunto de caja de polea inferior no solo guía la cuerda de cierre sino que también logra la acción de cierre del cucharón de agarre mediante la rotación de las poleas. La carcasa de la caja está diseñada para proteger los componentes internos de las influencias ambientales externas.
Características de diseño: Estructura de caja robusta con excelente sellado; El ajuste perfecto entre poleas y cojinetes garantiza una transmisión eficiente.
Parámetros clave de diseño de sistemas de poleas
Diámetro de polea y combinación de cuerda
El diámetro de la polea debe seleccionarse adecuadamente en función del diámetro del cable para garantizar un radio de curvatura adecuado del cable en la polea y reducir el desgaste.
La relación de coincidencia entre la cuerda y la polea debe calcularse rigurosamente para garantizar la eficiencia y seguridad de la transmisión.
Selección y lubricación de rodamientos
Los rodamientos deben seleccionarse con alta capacidad de carga y bajo coeficiente de fricción para cumplir con los requisitos de alta carga y rotación frecuente de las operaciones del cucharón de cuchara.
La lubricación regular de los rodamientos reduce el desgaste y la generación de calor, lo que prolonga la vida útil.
Sellado de caja de poleas
La caja de poleas inferior del cucharón de agarre debe tener un buen rendimiento de sellado para evitar que entre polvo, humedad y otras impurezas en la caja y afecten el funcionamiento normal de las poleas y los cojinetes.
El diseño del sellado debe considerar la necesidad de un fácil mantenimiento y reemplazo de los sellos.
Y mantenimiento y cuidado del sistema de poleas del cucharón de agarre de la siguiente manera:
Inspección periódica
Inspeccione periódicamente todos los componentes del sistema de poleas en busca de daños o desgaste. Reemplace rápidamente cualquier componente dañado o muy desgastado.
Inspeccione las cuerdas en busca de desgaste y ajuste o reemplace las cuerdas muy desgastadas según sea necesario.
Lubricación y Mantenimiento
Lubrique periódicamente las piezas giratorias, como los cojinetes, para reducir el desgaste y la generación de calor.
Utilice un lubricante adecuado para el entorno operativo del cucharón de agarre para garantizar una lubricación confiable y duradera.
Limpieza y mantenimiento
Mantenga limpio el sistema de poleas del cucharón de agarre para evitar que entre polvo, impurezas, etc., en la carcasa o se adhiera a las superficies de las poleas.
Utilice agentes y herramientas de limpieza adecuados para evitar dañar los componentes.
