Shanghai ENJUE Machinery Equipment Co., Ltd es uno de los fabricantes y proveedores de esparcidores mecánicos de contenedores de 40' con más experiencia en China. Si va a comprar un esparcidor de contenedores mecánico de 40' personalizado fabricado en China, le invitamos a obtener más información de nuestra fábrica. Para consulta de precios, contáctenos.
Este esparcidor de contenedores mecánico de 40' está diseñado específicamente para la carga y descarga de contenedores de 40-pies estándar ISO en puertos, estaciones de transferencia ferroviaria y grandes patios de carga. Adopta un método de accionamiento de varillaje mecánico semiautomático, que no requiere energía externa ni fuente hidráulica, y depende únicamente de la acción de elevación de la grúa para abrir y cerrar los cierres giratorios, lo que lo hace especialmente adecuado para lugares de trabajo sin electricidad. La estructura general enfatiza la confiabilidad, el bajo peso propio y la alta capacidad de carga excéntrica, al mismo tiempo que considera las necesidades de implementación flexible de muelles remotos o patios temporales.
Principio de funcionamiento Deconstrucción de los esparcidores de contenedores mecánicos de 40'
1. Cadena de transmisión de potencia
Gancho de elevación de la grúa → Anillo de elevación superior del mecanismo de elevación → Cable de accionamiento de resorte y varillaje → Placa de accionamiento triangular → Mecanismo de bloqueo giratorio ±90 grados de rotación → Desbloquear/Bloquear.
2. Detalles clave de Linkage Drive
La placa impulsora triangular funciona con el bloque guía deslizante; el bloque guía se desliza a lo largo de la placa triangular con el movimiento hacia arriba/abajo del gancho de elevación, lo que obliga a la placa triangular a girar 90 grados. El ángulo de rotación del esparcidor mecánico de contenedores de 40' se puede ajustar-mediante cuñas de ajuste en la parte inferior del bloque de tope para garantizar un bloqueo/desbloqueo adecuado. Esta estructura no tiene riesgo de fugas hidráulicas y es adecuada para entornos con alto contenido de polvo-.
3. Tecnología de suspensión "flotante" de bloqueo giratorio
Las cuatro cerraduras giratorias utilizan una superficie de soporte esférica incrustada en una superficie esférica cóncava, lo que permite que el cabezal de la cerradura oscile dentro de un cierto rango (es decir, "flotante"). Hay dos beneficios:
El cabezal de bloqueo solo soporta fuerza de tracción pura al levantar la carga, evitando la fatiga por flexión.
Puede adaptarse a los orificios de las esquinas del contenedor ligeramente deformados, lo que aumenta significativamente la tasa de éxito al bloquear el contenedor.
4. Indicación de estado y reconocimiento nocturno

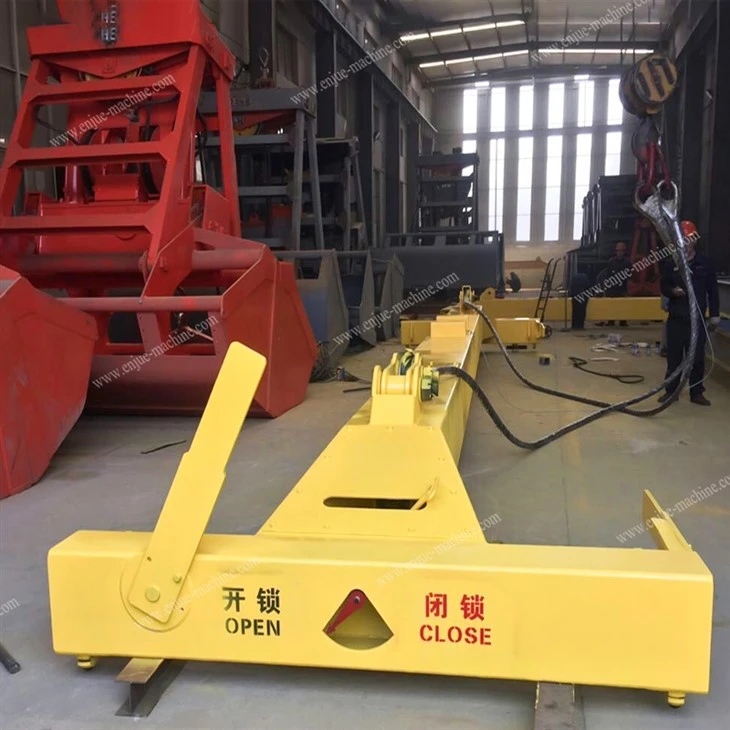

Cuando el enlace de conducción del esparcidor mecánico de contenedores gira, acciona simultáneamente el puntero de bloqueo de apertura y cierre, y además se proporciona un tablero indicador pintado de alta visibilidad (incluidos materiales reflectantes) para satisfacer las necesidades de confirmación visual en condiciones nocturnas o con poca iluminación.
Especificaciones técnicas básicas como referencia
| Artículo | Datos | Propósito del ingeniero |
|---|---|---|
| Peso de elevación nominal | 35 t(Debajo del esparcidor del contenedor) | Cumple con la operación regular de contenedores pesados de 40', con margen de seguridad. |
| Permitir la excentricidad de la carga. | ±0,8 m en la dirección longitudinal, ±0,26 m en la dirección ancha | Abordar el desequilibrio de carga en el contenedor para evitar que el equipo de elevación se incline y falle. |
| Carga de orejeta de elevación de cuatro-patas | 10.5 t × 4 | Diseño de soporte de carga-equilibrado para puntos de suspensión, combinado con cables metálicos y grilletes. |
| Peso muerto de los esparcidores. | Menor o igual a 4500 kg(Incluye aparejo) | El diseño liviano aumenta la carga efectiva de la grúa |
| Distancia al centro del bloqueo giratorio | Largo 11985±1,5 mm / Ancho 2259±1 mm长11985±1,5 mm / 宽2259±1 mm | Corresponde exactamente a los orificios de montaje de las esquinas del contenedor ISO |
| Dimensiones del esparcidor de contenedores de 40' | 12185×2435×610 milímetros | Estructura compacta, fácil de transportar y almacenar. |
Sistema de pintura (ecológico y duradero)
Requisitos de materiales de proceso
Pretratamiento El chorro de arena para protección contra la corrosión cumple con la limpieza de superficies estándar
Imprimación epoxi rica en zinc-, 2 capas Hempel o una marca ecológica equivalente
Acabado Poliuretano, 2 capas Color: Amarillo Melón RAL 1028
Garantía de calidad - Sin manchas de óxido, descamación, formación de ampollas ni delaminación dentro de los 2 años de uso normal
